WF-T-1绝对重力仪系统调节手册
一．WF-T-1 高精度绝对重力仪简介
T-1 型高精度绝对重力仪是清华大学精密测量联合实验室自主研发并搭建的第一台高精度绝对重力仪。T-1 型绝对重力仪曾在清华大学精密测量联合实验室、中国计量科学研究院昌平院区进行大量测量验证，也曾多次参加区域、国际绝对重力仪比对，取得较好的结果。此外还远赴西安、新疆进行野外测试，均获得满意测量结果。

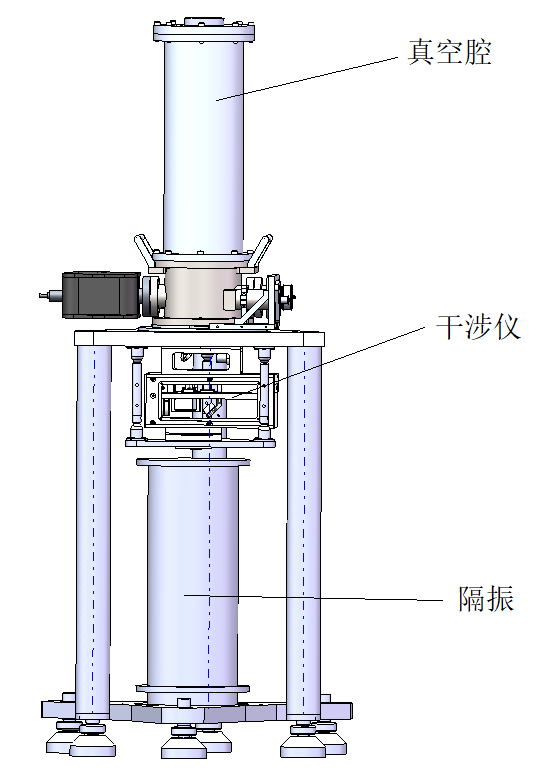

重力仪机械部分由三大部分组成，真空腔、干涉仪、隔振。其中真空腔与隔振固接在一起，隔振采用超级弹簧。真空腔干涉仪通过可调三腿支架直接落地安装，隔振座在可调支架上直接安装在地面。
| 参数 | 指标/要求 |
|---|---|
| 测程 | ≥6000 × 10⁻5 ms–² |
| 精度 | ≤10 × 10⁻8 ms–² |
| 准确度 | ≤10 × 10⁻⁸ ms–² |
| 分辨力 | ≤1 × 10⁻⁸ ms–² |
| 重复性标准差 | ≤10 × 10⁻8 ms–² |
| 抗磁场干扰 | <0.125 × 10⁻8ms–²/(A·m⁻¹) |
| 抗气压影响 | <1 × 10⁻⁹ ms–² |
| 接口 | RS232C、USB、CANBUS、TCP/IP协议接口，支持“十五”通信和接口协议 |
| 授时功能 | GNSS授时：人工 |
| 采样率 | 不低于 0.1 Hz |
| 仪器工作温度范围 | 20 ℃ ~ 30 ℃ |
| 仪器工作相对湿度范围 | ≤ 90% |
| 供电 | 稳态电压允许范围：220 × (1 ± 10%) V 稳态频率允许范围：50 × (1 ± 5%) Hz |
| 安全性能 | 电击防护：性能应符合国家标准 GB 4706.1-2005 中规定的 I 类器具要求。 电气强度电压：仪器的交流电压输入端与机壳之间应能承受 1750V (有效值) 电压 1 min。 泄漏电流：仪器交流变压器的次级对机壳漏电峰值小于 3.5 mA。 |
已经投入应用的领域
1 地球物理
- 地震预测研究
- 固体潮监测
- 地壳运动研究
2 重力标准
- 重力标准站
- 相对重力网控制点
3 资源勘探
- 油气勘探
- 矿产勘探

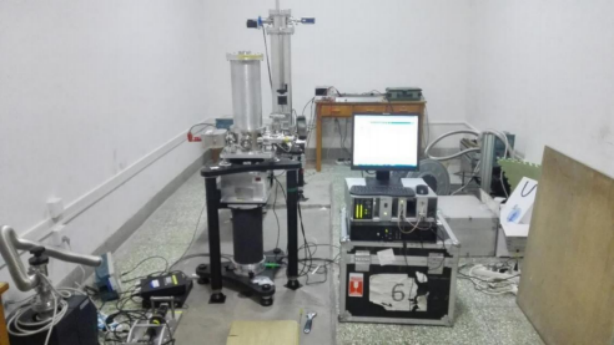

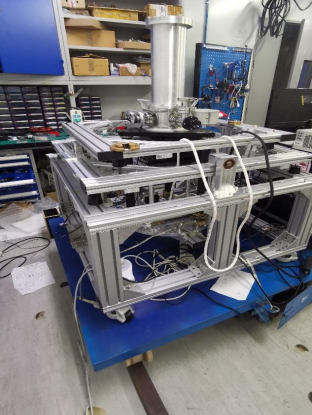

现场照片
考光，轻微震动干涉仪找到晃动的酒精反射光，通过调整支撑干涉仪腔体的3个立柱使酒精反射的测量光与参考光精确重合。
隔振启动
此步所有操作限定在隔振及其附带控制器等附件中操作。
1. 开启电源。
2. 打开机械锁（缓慢将底座上面的向下锁定的箭头旋转至向上）。 此步之前已经操作，这里仅作检查是否开启。
3. sphere 波形稳定后，最左边 auto 调零，调完后拨回 off 档。
4. 将光电探测器信号接到示波器上观察。
5. sphere 波形稳定后，开启 coil 开关，此时应能看到示波器上的干涉条纹疏密变化，这样
的变化就是半个周期（几十秒以上）。
6. 探测器信号看不出明显周期（随机游走）后，接回采集卡上。
7. 如果起振，调节总增益 R37（逆时针减小）
包络检查（检查真空腔垂直及测量光和参考光重合）
电机 motor repeated 程序，观察示波器波形，查看干涉波形及峰峰值，下落及上升的波形应该是峰峰值大小稳定一致。
如果出现干涉波形峰峰值斜坡变化，说明落体运动路径与干涉仪输出光重合不够好，此时需要重新调整干涉仪倾角，推荐在隔振上方放置坐标纸观察上角锥棱镜下射光（即测量光）位移情况，可以根据光点位移判断落体轨迹倾斜方向来决定如何倾转干涉仪，直至肉眼无法察觉光点位移，如果因为光点太亮无法观察可将此光点放大后观察，注意观察放大后的光斑外轮廓及光斑内部亮暗区域均不变化并均匀充满亮斑内。
如果峰峰值太小（不到 2 伏左右）说明测量光与参考光重合不够好，需要回到第二步进行测量光与参考光重合调整，一般不会出现此情况。
T1 激光干涉绝对重力仪 主要配置清单
| 序号 | 部件（系统）名称 | 型号 | 性能指标 | 主要功能 | 数量 | 原产地和制造商 |
| 1 | 真空下落腔 | 自研 | 有效下落时长 | 实现真空下落 | 1 | 中国 |
| 2 | 超低频隔振 | 自研 | 本征周期30s | 隔绝环境低频振动干扰 | 1 | 中国 |
| 3 | 控制电脑 | 京特尔GM300 | R55600G+16G+500G | 运行控制程序 | 1 | 中国 |

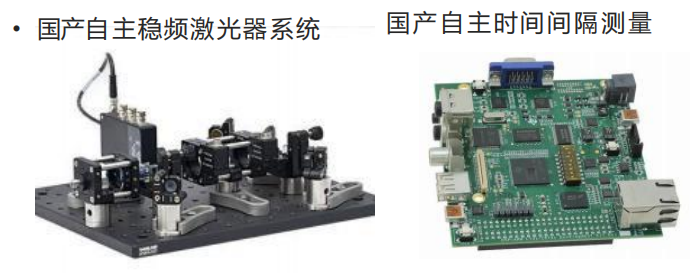

| 4 | 激光器 | REO | 1.6mW 633nm | 提供激光 | 1 | 美国 |
| 5 | 控制柜 | 自制 | 支撑电气设备等 | 1 | 中国 | |
| 6 | 干涉仪 | 自制 | 激光干涉和探测 | 1 | 中国 |
