全向短波天线(3MHz-30MHz) – 广东沃富华中科技有限公司官网

a) 频率范围：3MHz～30MHz;

b) 极化：垂直；

c) 增益：≥-24dBi;

d) 输入阻抗：50Ω;

e) 电压驻波比：≤4;

f)H 面方向图：全向；

g) 功率容量：300W;

h) 射频接口：N-50KF;

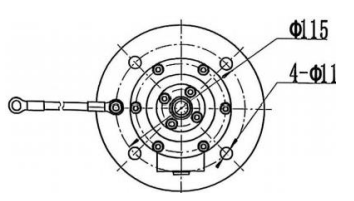

i) 安装方式：法兰固定；

j) 接口位置：侧面；

k) 重量：≤5Kg;

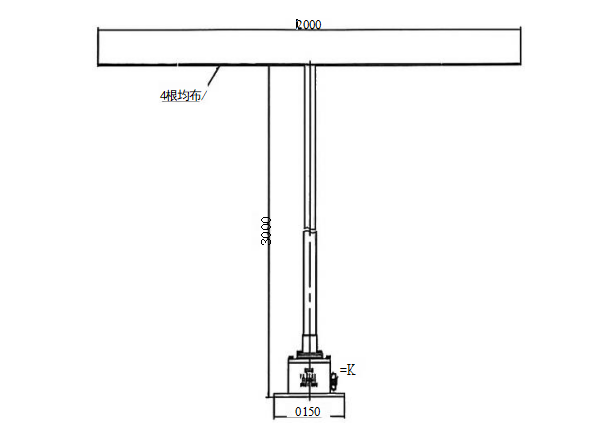

1)高度：3米

m) 防雷设计：天线具有防雷功能(直流接地);

1.环境适应性要求(随整机考核)

主要设备满足GJB3947A-2009中3级测试设备要求。

1)工作温度，室内设备0℃~+50℃,室外设备-30℃~+50℃

2)存储温度：-40℃~+70℃

3)相对湿度：温度范围为10℃~30℃时，相对湿度(5～95)%;温度范围为30℃~40℃ 时，相对湿度(5～75)%;温度为40℃以上时，相对湿度(5～45)%。(同GJB3947A-2009 标准)。

4)室内设备耐摔抗震

冲击：20g, 脉宽11ms;

振动：试验参数：5Hz～500Hz,0.015g2/Hz,0.075g2/Hz,0.0039g2/Hz, 三轴六向，每轴10min, 设备不工作。

5)霉菌：材料无霉菌生长(符合GJB15.10-1986 测试要求)

6)盐雾(室外设备)在沿海35℃;盐溶液浓度5%,48h(符合GJB15.11-1986测试要求)。

7)防风稳定性：露天装备在38km/h 风力条件下，能正常工作(5级以下) 抗风强度：露天装备在61km/h 风力条件下不被破坏(7级以下);

8)防雷，设备应结合BS 地点实际情况，采取必要的防雷电保护措施，满足GJB6784-2009 《JY 地面电子设施与防雷通用要求》中的相关要求。

9)电磁兼容性要求

系统应符合 GJB151B-2013《JY 设备和分系统电磁发射和敏感度要求与测量》和

GJB1389A-2005《系统电磁兼容性要求》相关要求，在预定的电磁环境中能正常工作。

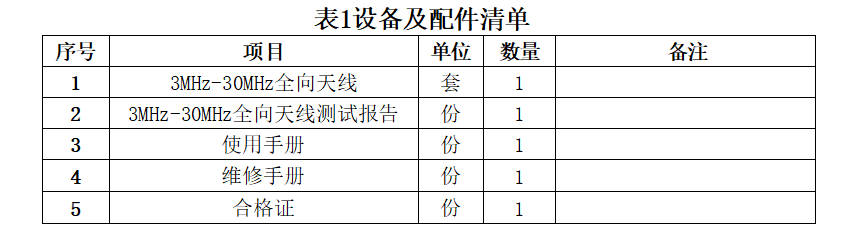

2 成套性要求产品成套性要求如下。

3 外观质量

产品外观应整洁，表面应无凹痕、碰伤、裂缝、变形、毛刺等现象；涂镀层不应起泡、堆积、龟裂和脱落；金属零件不应有锈蚀和其它机械损伤；紧固零件无松动。

4 检验报告

提供天线的出厂检验报告和测试报告。
